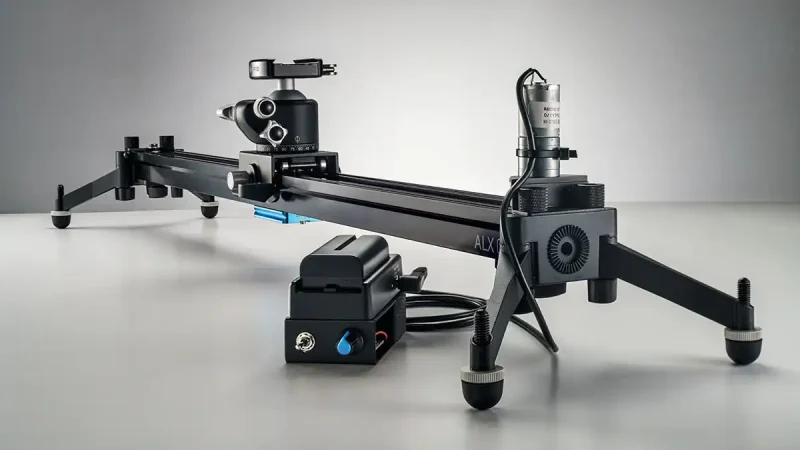

リーベック ALX S8 スライダー電動化

リーベックスライダー電動化

Libec ALX S8スライダーは大分以前から使用しています。国産の平和精機工業製で精度の高いしっかりした作りと独特の粘りのある8個のベアリングによってスムースに動くところが気に入っています。ALXスライダーでもゆっくり微速で、しかも一定速度でのカメラ移動は手動では限界があります。(手動では何度もやり直し、その中からまあベストをチョイスする方法でやっていました)ごく普通のカメラ移動速度から極微速でしかも一定速度でカメラ移動させるため電動化する事にしました。
カメラスライダーの電動化は他の産業機器や精密機器で動きの制御にステッピングモーターを使用する事が一般的でスライダーも同様と思いますが、ステッピングモーターだと用途に応じた制御回路が必要となるので、ノイズが出るのを覚悟で(同時録音は殆どやらないので)回転速度可変が可能で入手しやすく比較的安価なDCギヤードモータを使いトルクを確保して手っ取り早く電動化しました。DCギヤードモータは種類も多くギヤ比も色々ありトルクと定格回転速度を選ぶ必要があります。スライダーとして実際の使用時にはモーターの回転速度を可変させスライドスピードをコントロールし、停止と反転動作のため6Pトグルスイッチで対応しました。DCギヤードモータのモーター部はブラシモーターなので長期間ではブラシが摩耗します。(それ程高価なものでは無いので交換可能です)

  • カメラプラットホーム部分

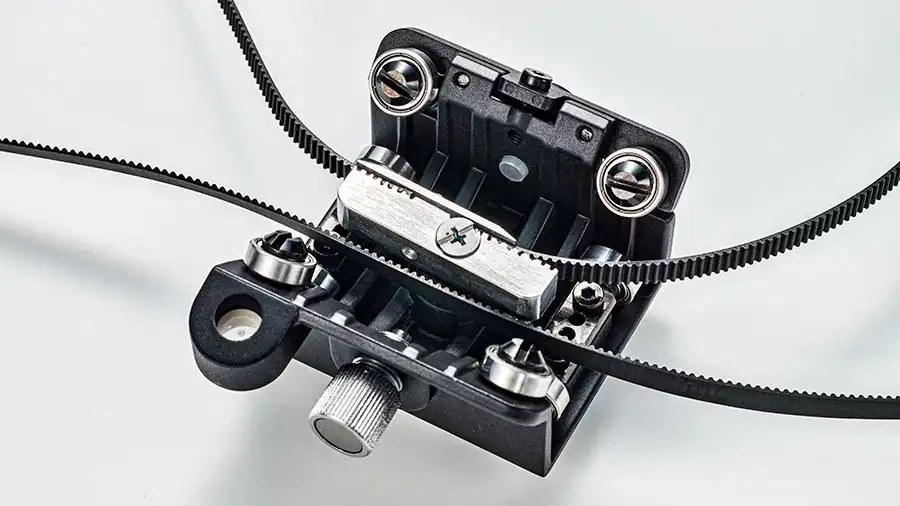

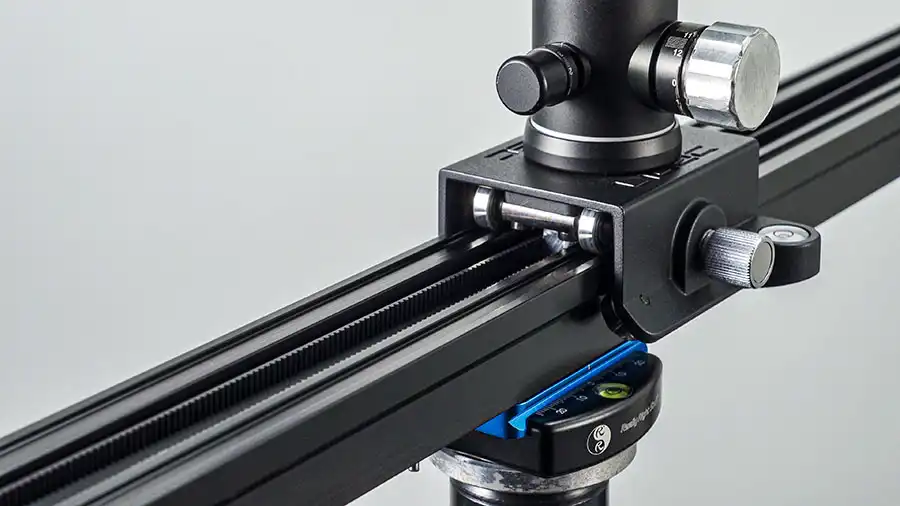

下の写真はスライダープラットフォームを裏側から見たものでスライダーレールの溝空間を利用して駆動タイミングベルトを固定しました。プラットフォームには機材を取り付ける3/8W(大ネジナット)が裏側から差し込まれ金属製の丸いネジ付きの蓋で固定されています。この蓋のセンターに5mmのネジ穴を切りアルミ加工して作ったベルト固定金具を取り付けた状態です。これにより駆動ベルトやタイミングプーリーがスライダーレールの溝部分に収まりスッキリした外観に出来たと思います。なお固定5mmネジは撮影現場でコインでも締め付け出来るように溝を切りました。スライダー本体に加工を加えたのはこの5mmネジ穴のみで、他は既存に用意されているネジ穴を利用しています。Libec スライダーは数箇所にネジ穴が用意されているので使い勝手が良いです。

リーベックスライダー電動化加工

リーベックスライダー電動化パーツ

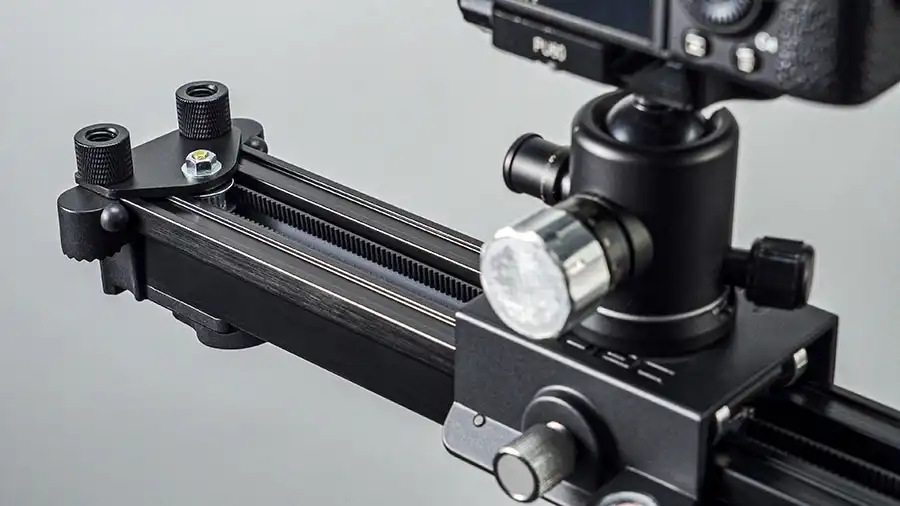

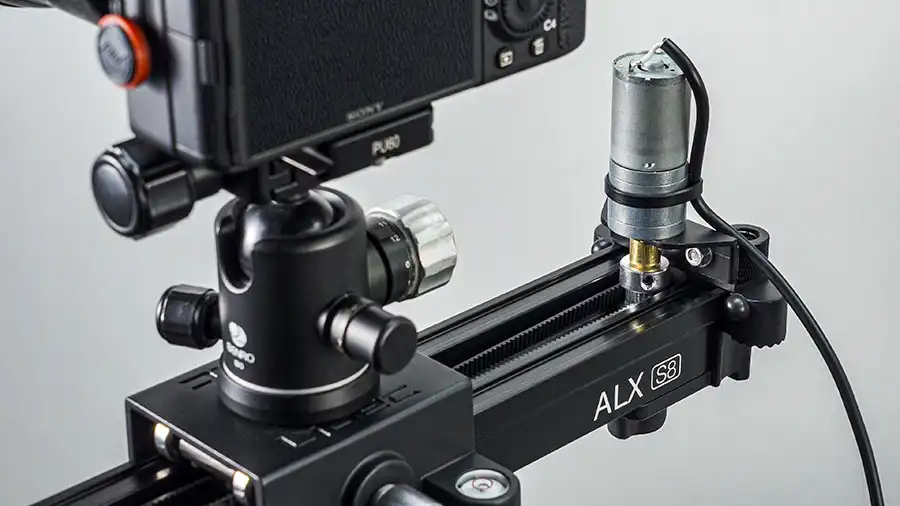

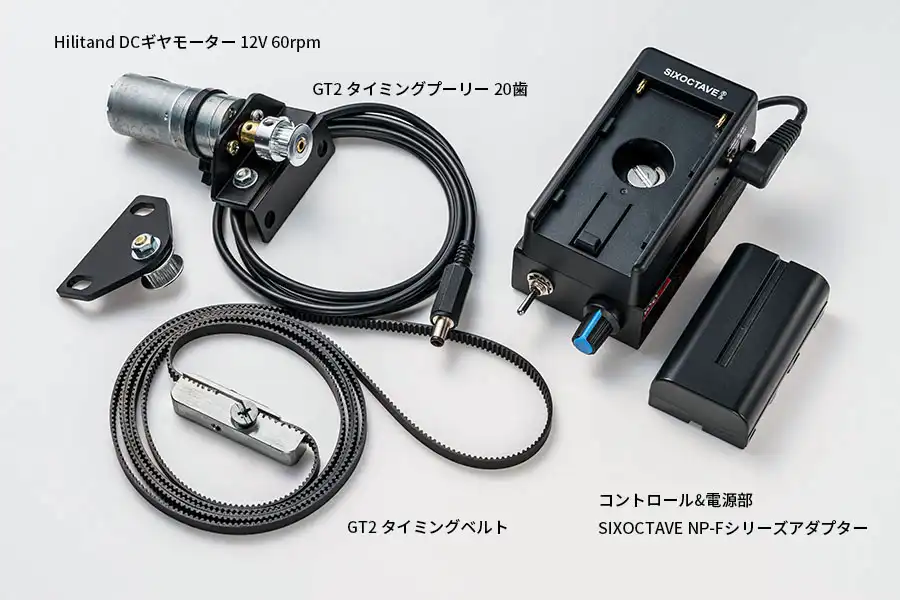

上の写真より構成パーツを紹介します。上側にあるのがアルミで作った取り付け台座に DCギヤードモータを取り付け、さらにGT2タイミングプーリー20歯を組み付けた駆動パーツ。少し離れた位置から操作出来るように約80cmの電源コードを繋げてあります。斜め下にあるのがベルトを受けるプーリー(同じく20歯)で台座プレートの固定用ネジ穴はベルトの張りを調整するため長円形に加工してあります。下側にあるのがアルミ製の取り付け金具を付けたGT2タイミングベルトです。右側のコントロール&電源部はアルミ板を折り曲げて作り木片で固定した中にトグルスィッチとPWM 速度コント ローラーを収め、その上にSIXOCTAVE NP-F シリーズ バッテリー 用 アダプターをネジ止めしたものです。さらに右側がアダプターから外したNP-F550タイプバッテリーです。

DCモーターPWMスピードコントロラー

上の写真はコントロラー&電源部の中身で左側にある6Pトグルスィッチで停止と左右移動切り替えが可能です。(スライダーが水平の場合左右で、垂直使用の場合は上下切り替え)DCモーターPWM速度コントローラーは3~35v対応、NP-Fシリーズバッテリーは7.2~7.4vなので問題なしです。PWM速度コントローラーの入力側から出ている黒いコードがSIXOCTAVE NP-F シリーズ バッテリー 用 アダプターに繫ります。

実際使用状態の話

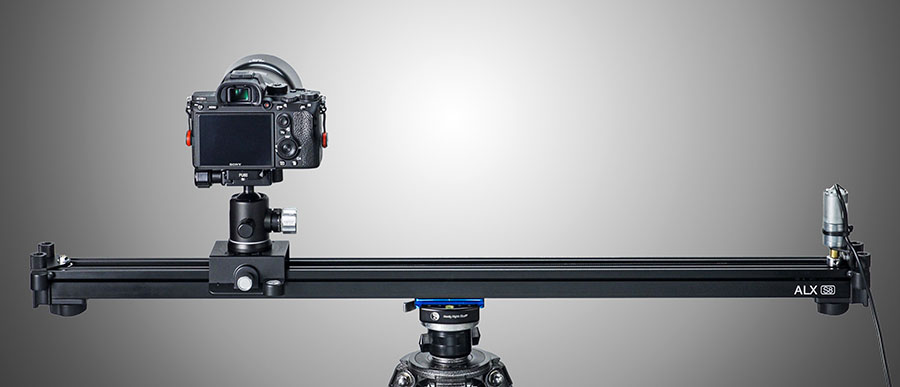

電動化スライダー動作状態

電動化したスライダーは撮影現場で運用しています。(必要があって作った訳ですから・・・)おおよそ意図した通りに動いています。リーベックALX S8のレール長は80センチですが動作範囲は70センチになり、プラットフォームに載せる機材は雲台、カメラボディ、レンズ等含め今現在最大で約1.7Kgになります。なお電動化したのでプラットフォームに付いているフリクションツマミは緩めてフリー状態にしておきます。水平状態での70センチ移動は最大スピードで約 25秒、安定して動く最低スピードで約 3分30秒です。更にモーター回転数を落とすと不安定な動きになります。70センチを3分30秒かけての移動状態はよく見ないと動いている事が分からないくらい微速度移動です。更にギアードモーターのノイズもかなり小さくなります。

水平状態使用だけでなく斜め45度と垂直での動作も現状の搭載機材で行いました。垂直状態での上昇と下降は可能ですが荷重でスピードが変化するのでモーター回転スピードをコントロールする必要があります。ストッパーなどの機構はまだ作っていないので注意しながら使っています。(カメラ映像を注視しているとスライダー監視が出来なくなり危険でした)

今回使用したパーツの紹介

いずれもAmazonより購入したものです。
◉Hilitand DCギヤモータ 歯車モーター 低速メタルギヤモータ25mm DC 12V 25GA-370電子ロック用(12V 60rpm)¥1,253(税込)
◉KeeYees GT2 タイミングベルト 5M + GT2 タイミング プーリー 20歯 + 歯付アイドラー + タイミングベルト テンショナー + 固定用クランプ + アレンキー + M4 イモネジ 8個 3Dプリンタパーツ¥1,820
◉KKHMF 2個 5Aミニ DC モータ PWM 速度コント ローラー 20kHz 3V-35V スピード コントロール スイッチ LED 調光器 「国内配送」¥679(税込)
◉SIXOCTAVE NP-F シリーズ バッテリー 用 アダプター マウントプレート SO-F980D¥1,999(税込)

Hilitand DCギヤモータに付いては今回使用したのは60rpm(一分間で60回転)でギア比は1:200、トルクは11.8kgf.cm ですが、更に極低速運転するならギア比は1:650の5rpmもあります。トルクは15.4kgf.cmとかなりあります。KeeYees GT2 タイミングベルトはセット商品でタイミングベルトは5メーターあるので劣化したら取り替える余裕ありです。KKHMF 2個 5Aミニ DC モータ PWM 速度コント ローラーは二個セットもので二個とも動作は問題なしでした。(今回は一個しか使いませんが)SIXOCTAVE NP-F シリーズ バッテリー 用 アダプターはその種の中で比較的安いものでしたがバッテリー装着時のイルミネーターもあり、アウトプットに5V USBもあるので別途カメラ電源供給などにも使え便利です。なお、今回使用したDCギアードモーターは消費電力が小さいのかNP-F550タイプバッテリーでかなり長時間の使用が可能でした。

富士山 奥庭 (御庭)森林限界の景色

富士山奥庭の景色

富士山の森林限界(標高約2,200メートル)で撮影した写真を紹介します。富士スバルラインを登ると五合目まで車で行く事ができます。五合目の少し手前に奥庭の駐車場があり、そこから徒歩で少し下ると奥庭(御庭)です。昔からよく知られた観光スポットでもあり、「天狗の遊び場」とも言われています。
富士山は独立峰で現在も活火山です。最終氷期が終わった後も噴火が繰り返し起こった為2,000メートル付近から上はでは溶岩と火山砂礫に覆われ養分のある土は見当たりません。また独立峰で周囲の山々から植物が侵入しにくいという条件も重なり、独特の植生を観ることができます。(低いところでも火山活動の影響で保水性が低く森林限界の境界線が発生し、樹木を育てる条件が欠けてしまう)
奥庭は溶岩と砂礫の上に風雪に耐え矮小化したコメツガやカラマツの生える美しくも異様な姿を観察するには最高の場所で、自然が創り出した盆栽の様でもある。

このページに掲載した写真は少し古く2007年5月にNIKON D200と24-85Zoomで撮影したものです。NIKON D200は撮像素子がCCDセンサーで今時のCMOSセンサーと比べ独特の豊かな色のりが気に入っているので現在も時々使います。D200の撮影画素数は約1,000万で今日的感覚から見れば少なく小さいが、普通に使うぶんには充分。
機会があればまたこの奥庭を訪ねて見ようと思いますが、富士山が2013年に世界遺産へ登録された事により海外の観光客も含め大幅に訪れる人が増加し、それにより様々な規制も増えました。ゆっくりと静かな富士山を堪能する機会は減っている様に思います。

友人が育てた立派な松の盆栽を撮影した事がありますが、同じく極限の環境で生きる富士山奥庭の植生を観た時は自然の持つ強靱な生命力と、そのスケールに圧倒されます。
奥庭から少し下がった標高で撮影した5月の芽吹きと新緑の写真を最後に載せます。

甦るclassic Porsche

国内で最初にポルシェのインポーターとして活動を開始したミツワ自動車の雑誌広告制作に携ったのでポルシェの種々車種やその整備状況の現場で取材及び撮影をする機会を得た。僕にとってこの仕事に拘ったのは幾つかの経緯がある。話せば長くなるのでいくつかの偶然とだけしておこう。

国内での外国車のインポート、昔はメーカー本社と協議し国内での販売権を獲得した企業が行なっていたが、最近では海外のメーカーがそれぞれの国に自社直轄の販売拠点を置き管理するようになったので国内資本の大手インポーターはその多くが消失した。また世界中の車メーカーが合併や吸収、提携など盛んに行い、一昔前とは様変わりしている。ミツワ自動車もその流れの中で空冷ポルシェを中心に販売とメンテナンスを行うMIZWA classicを立ち上げた。

甦るclassic Porscheとタイトルしたが、昨今は化石燃料から電気エネルギーに移行とか言われ車も家電商品化進行中で、この先暫くで様変わりするかも知れない。個人的には永らく続いた化石燃料使用の内燃機関はエネルギーの全体的な状況を見れば、そう簡単に移行できるとも思わないが・・・。

車のデザインも大きく変化してきた。使用素材の変化と生産コストの削減、何より人の手から離れロボットの作業場と化したメーカー工場で作られる車は家電商品と同じく売れ筋のコストパフォーマンスの高い??単なるトランスポーターと化し、どれも皆似た様なフォルムとデザインになり以前と比べると肥大化してしまった。独特の形と無駄のない締まったフォルムを持ち個性的な雰囲気を醸す車はかなりの少数派と言えよう。車に高い趣味性を求め自らの感覚と感性にあったフォルムとデザイン、そしてその個性的な走行感覚と永く付き合える車を今日求めようとすれば時間を遡って探す事になる場合が多く、運よく出会っても相当手を入れないと本来の性能を発揮し走ることが不可能な車も多い。

それはPorscheに限った事ではなく国産車や欧米車も同様で、まさに愛すべき往年の車は数こそ少ないが再生修理作業が世界中で行われている。(金銭的余裕とかなりの時間が必要だが)MIZWA classicも往年のPorscheを扱う拠点の一つだ。
下のスライドショーはオーバーホールやレストア作業の数ショットから組み立てました。ご覧下さい。

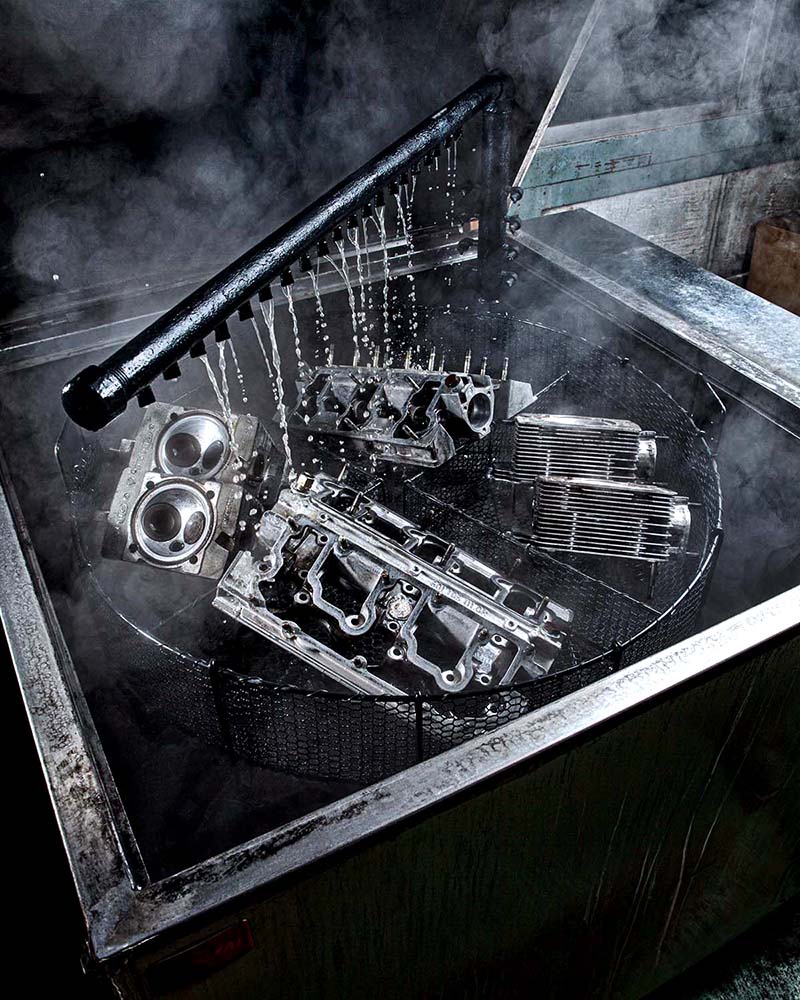

  • エンジンパーツ洗浄
    分解したエンジンパーツの洗浄

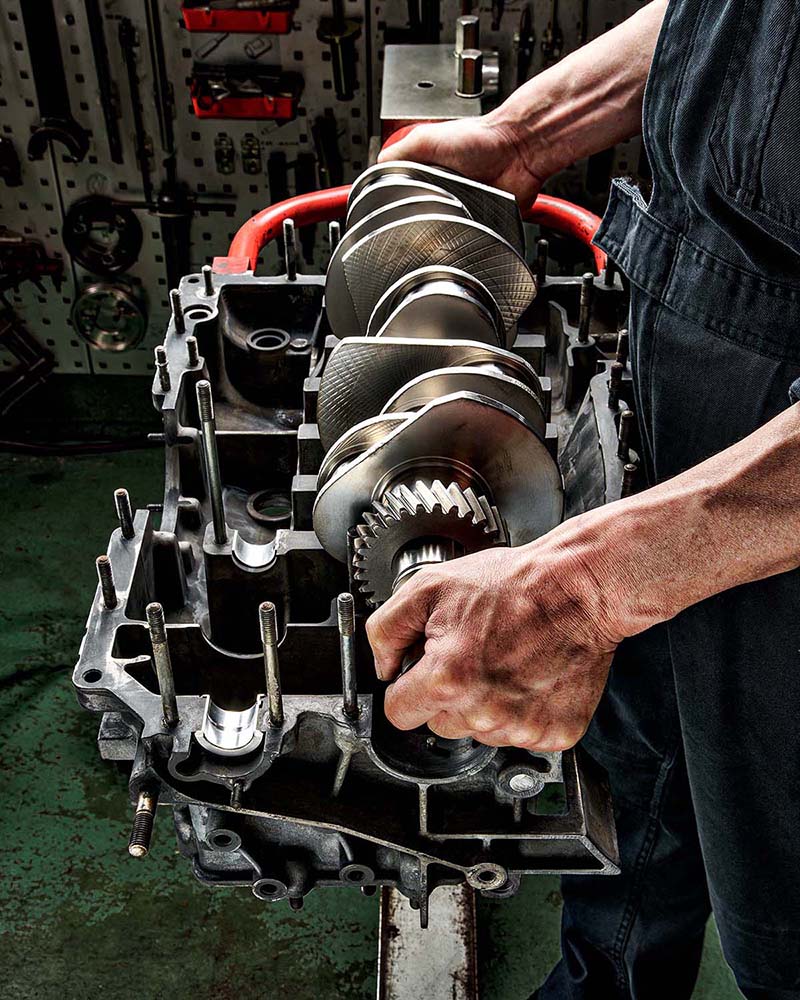

  • 新品のクランクシャフト取付
    Flat-6 新品のクランクシャフト取付

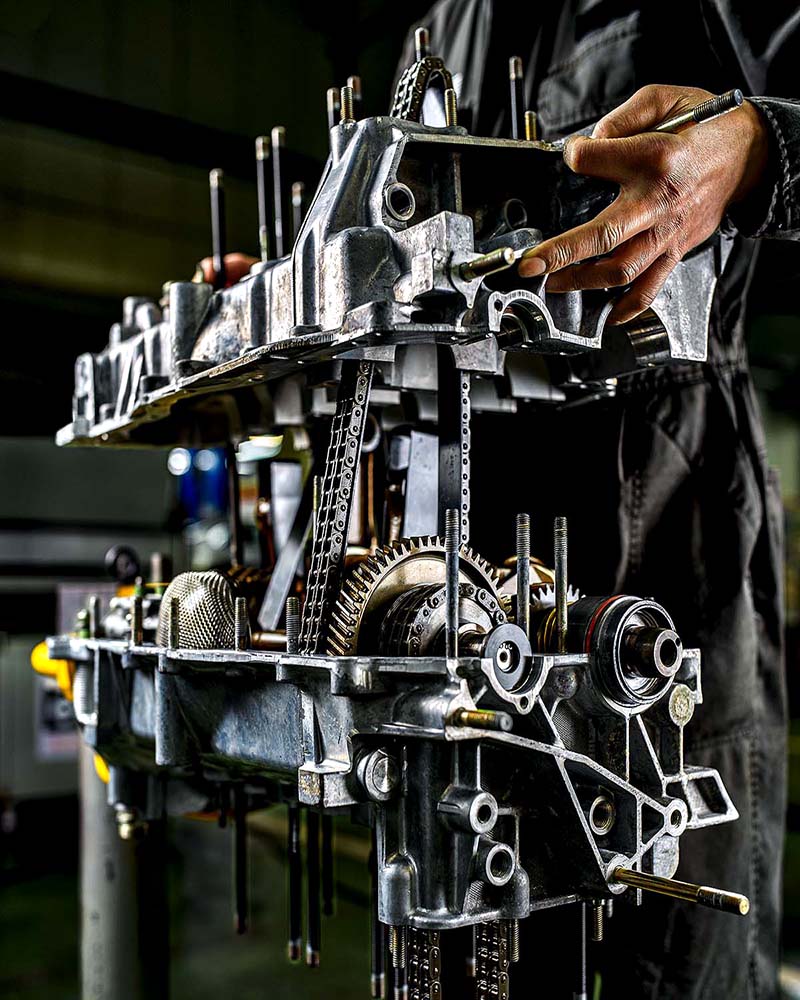

  • クランクケース組立
    Flat-6 クランクケース組立
  • 組み上がったFlat-6
    オーバーホール後に組み上がったFlat-6

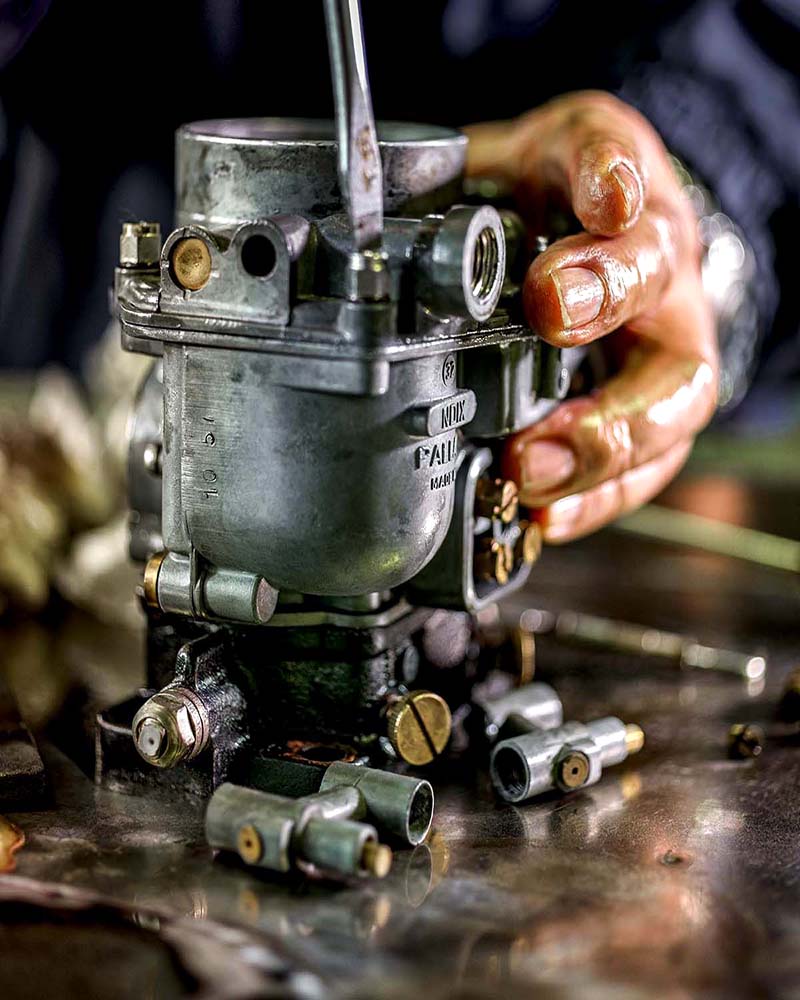

  • 356ゼニスキャブ オーバーホールと調整
    356ゼニスキャブ オーバーホールと調整

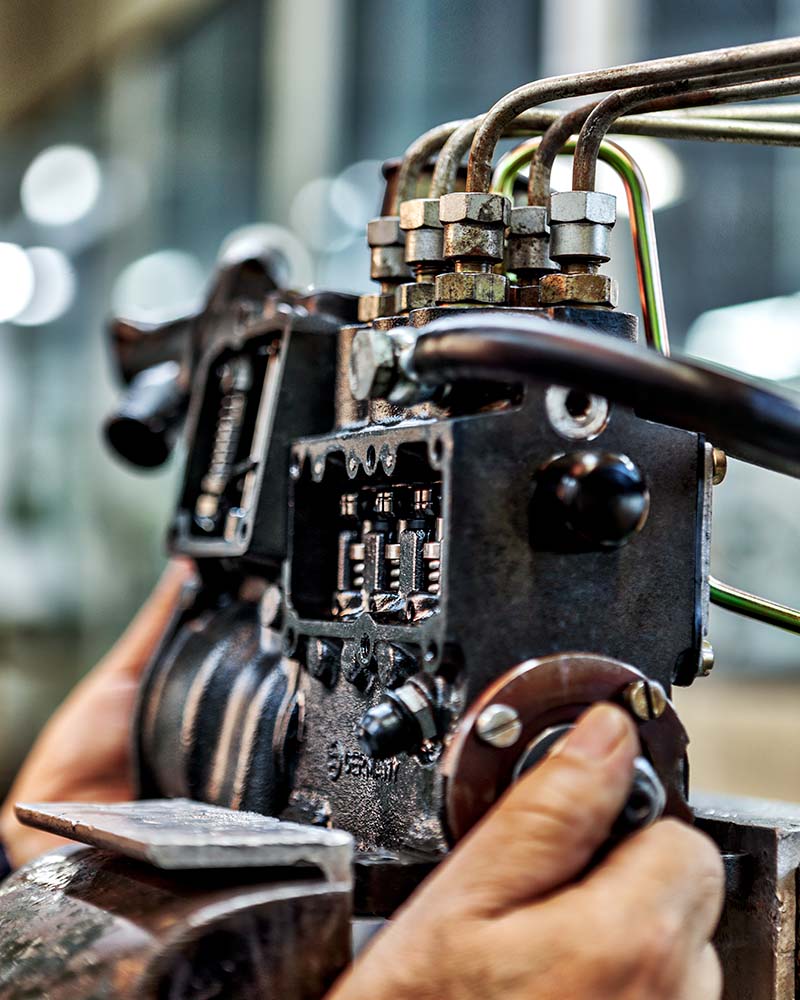

  • ボッシュ メカニカルポンプ
    ボッシュ メカニカルポンプの分解修理

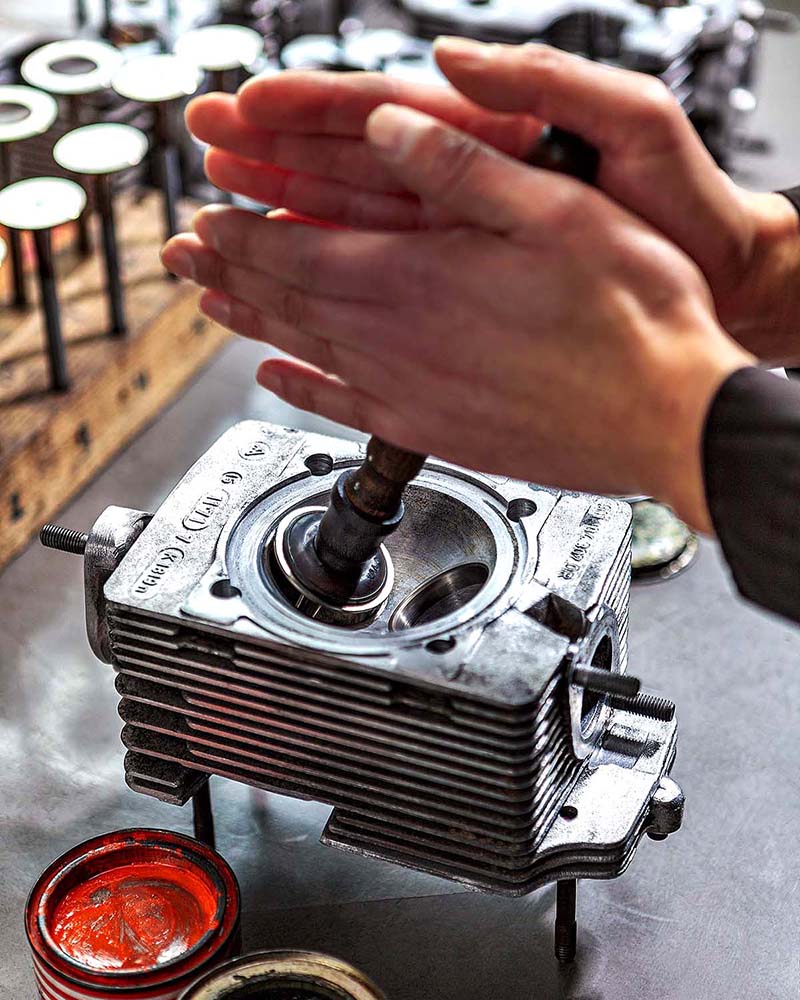

  • バルブあたり調整
    シリンダーヘッドのバルブあたり調整

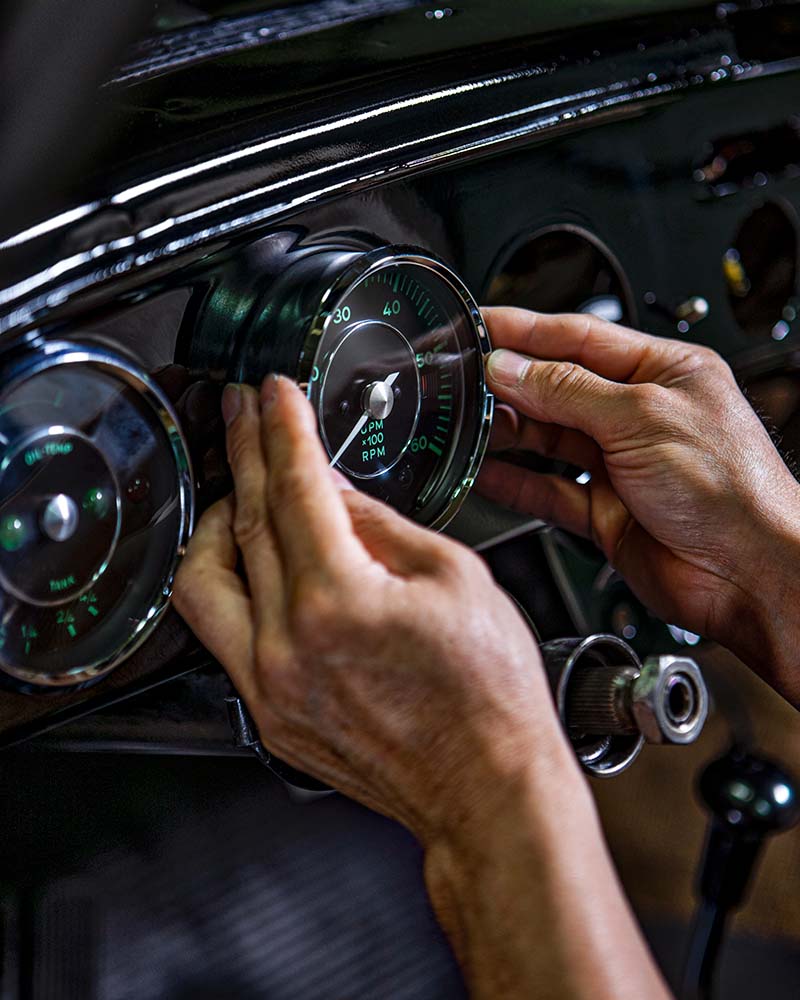

  • 回転計の組み付け
    オーバーホール済み回転計の組み付け

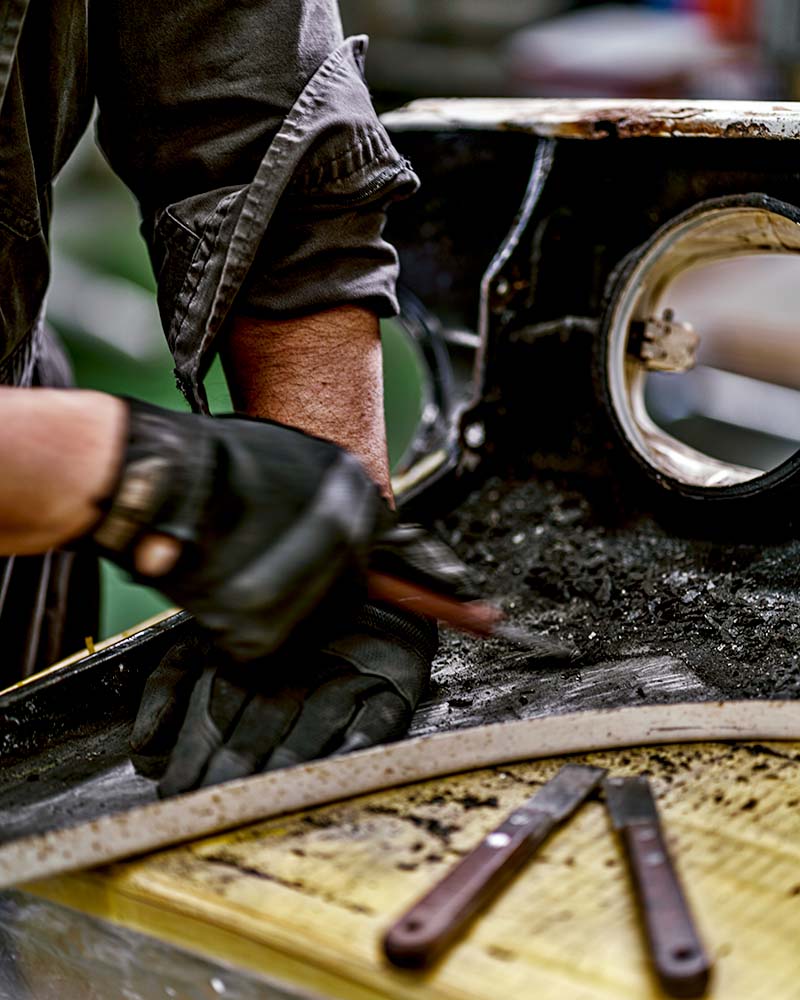

  • 古いアンダーコート剥離
    ボディパネル裏側の古いアンダーコート剥離

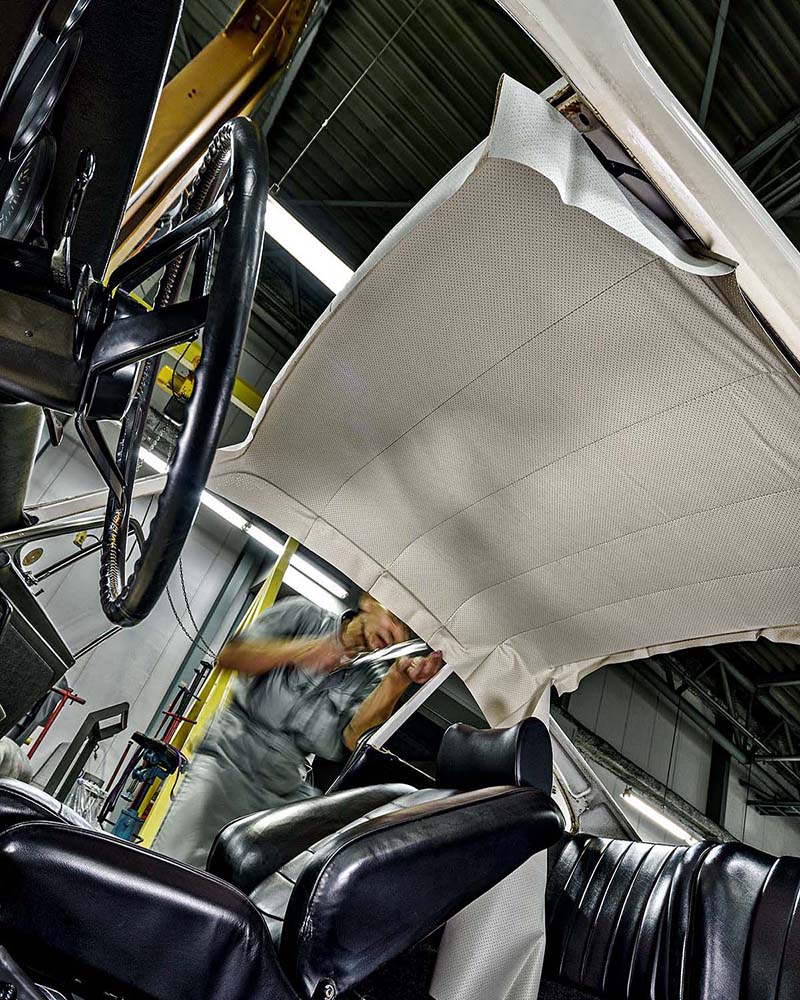

  • 911ナローの天井張替え
    911ナローの天井張替え

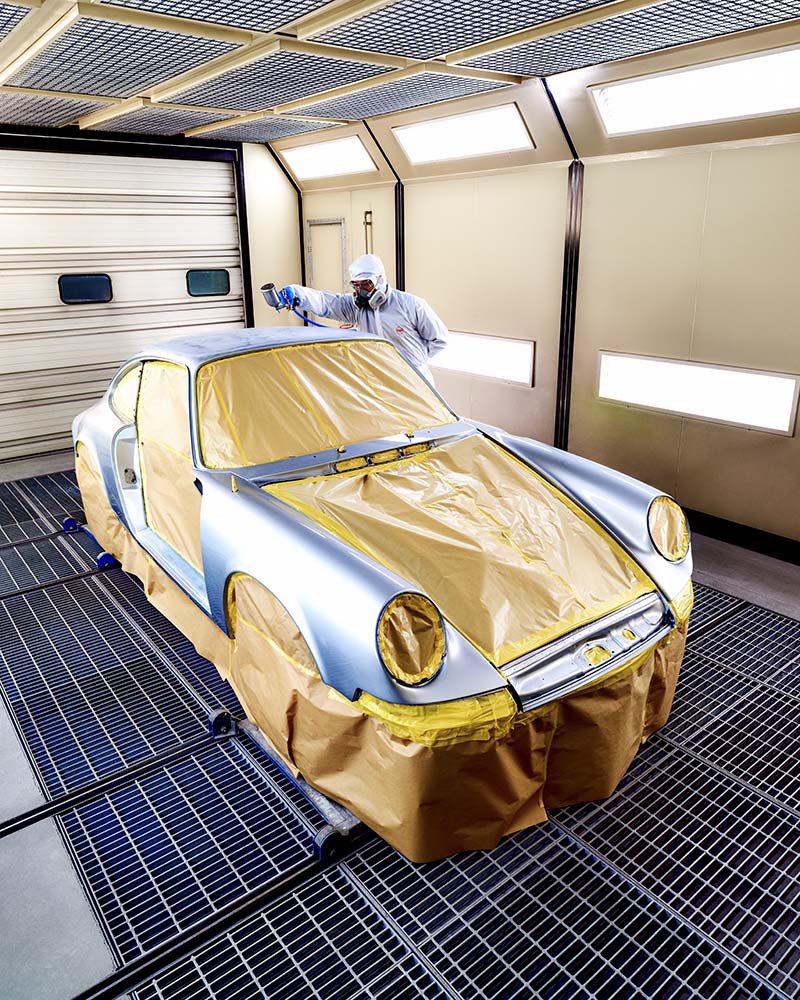

  • 全塗装作業
    911ナロー 塗装ブースにて全塗装作業

最近の車は使用素材が変化したと書いたが、樹脂(プラスチック)素材の一体モールドパーツが多く使用されている。布や革、レザーなど内装材は張替えが効くが樹脂モールドパーツなどは故障や劣化したら廃棄しかない。90年代やそれ以前の頃までの車は重要な部分に樹脂パーツをあまり使用していない。また使用している鋼板も鈑金修復作業可能だ。要はある意味長持ちする様に造られていたと言うべきか。半世紀前に製造された車でもその気になれば修復、レストアが可能だ・・・。

Air-cooled flat-6

上の写真はオーバーホール途中の911エンジン、空冷水平対向6気筒、これが車の後部フロアレベルの位置にに搭載されている。メンテナンス時も車をリフトアップし下え降ろす様に取り出す。ポルシェは非常に低重心である理由はボディ設計にもよるがこのフラット6の形状とその取付位置による処が大きい。

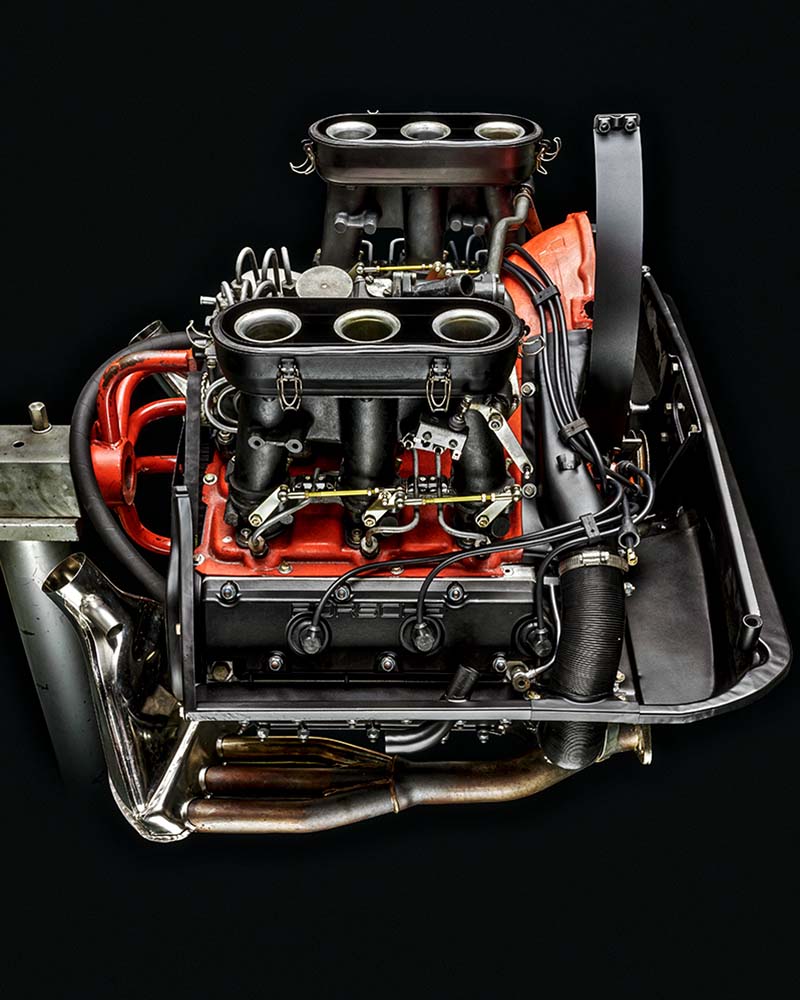

下の写真はウェーバー ダウンドラフト トリプルチョーク キャブレター。随分と使い込まれている様子がエアファンネルの色味などから判るが、しっかり調整済みである。(エアクリナーなど外してある)アクセルペダルを軽く踏めば空気を吸い込む吸気音と共にフラット6は瞬時に吹け上がる。生き物のようなキャブレターを好むポルシェフリークも多い。

Weber downdraft carburetors

大阿原湿原の季節

朝の大阿原湿原

大阿原湿原は長野県富士見町の入笠山近くにあり、「テイ沢の源流にある本州最南端の高層湿原で、面積約12ha標高1.618m、3億年前に形成され湿原から草原へと移行しつつあり湿原としては老年期の湿原」とガイドにあります。中心部に水の流れがありますが見渡しは草原のようで季節により様々な色あいの表情を見せてくれます。木道もよく整備されグルリと一周するにもそれほど時間がかからず、途中までなら車椅子で行く事もできます。

湿原専門に写真を撮っている訳ではないが、一度訪れたらその広がりの規模と様々な植生が見せる表情と色合い、ディテールの魅力、場所により異なる景色に惹かれて幾度か訪れているので撮影した写真を載せていきます。

大阿原湿原駐車場より写真
9月 早朝の湿原、駐車場より a7rⅢ FE 4/24-105G
大阿原湿原 11月
11月の湿原 NIKON D800E
大阿原湿原、朝霧
9月 早朝の湿原 a7rⅢ FE 4/24-105G
5月の湿原 NIKON D800E Distagon21mm
9月 大阿原湿原の朝霧
9月 湿原の朝霧 a7rⅢ FE 4/24-105G
5月の湿原 NIKON D800E Distagon 21mm
大阿原湿原 11月の雪
11月の湿原 Canon 5DⅡ EF24-70mm

大阿原湿原は標高1,600mにあるので緑で輝く季節は以外に短く、5月と11月に撮影した上の写真4点は少々寂しい色あいになっていますが、この微妙な色合いの重なりと植生の織りなす独特なディテールがこの湿原の魅力でもあると思います。7月から8月にかけて周りの森の深い緑と湿原の明るい緑と黄緑のコントラストのある景色が楽しめます。9月半ば過ぎには少し紅葉が入り美しく微妙な色合いを見せ、晴れた日の早朝には湿原の上に霧が現れる事もあります。大阿原湿原は規模もそれ程大きくなく湿原としての知名度はそれほど高くないと思います。そのせいかハイカーや観光客を多く見かける事もなく、季節外れに訪れると殆ど人に会う事もなくゆっくりと観察出来るところも気に入っています。富士見町から入笠山を目指せば車で湿原の駐車場まで行く事が出来ます。(季節によりマイカーの時間規制が行われています。早朝に行くのがベストです。)湿原各所で季節の織りなす色合いとディテールを下のスライドショーで紹介します。

最近はスマフォカメラも進化してかなりしっかりした画像として旅の記憶を記録するのも可能ですが、こと風景写真となると簡単に撮れてしまう事とかなりの広角レンズなので景色を切り取るのが難しいこともあり、(最新のiPhoneではやや望遠系のレンズ搭載のモデルも存在しますが)見た時に感じた感動やそこにあった空気感、温度や湿度、時の流れの一瞬の姿など一枚の写真に収めることはなかなか難しい事です。もちろん高性能なカメラでも同様ですが、3億年の年月を経て今日の表情を見せる大阿原湿原は今でもゆっくりと季節や時間でその表情を変化させています。撮影する前に良く観察し対峙すると、時々自然の方から何か語りかけてくるような気がする時があります。それに応えられるような写真が撮りたいと思っています。

尚、このページに掲載の写真は撮影した大阿原湿原写真の一部です。自身のWebサイトに湿原のページがあります。ご覧下さい。

大阿原湿原 5月の白樺とシダ
湿原 2005年9月 Canon 1Ds MarkⅡ 24-70mm



SONYのリモートコマンダー延長ケーブル

ソニー製カメラ用レリーズ三種類の写真
SONYリモートコマンダー三種

SONYのα7シリーズカメラを使い始めてから三個のリモートコマンダーを所持しています。本来は確実に動作するシャッターレリーズが一個あれば事足りる訳が、なぜ三個になったか、また改造の理由など書いて行きます。

上の写真一番左が最初購入したRMT-DSLR2でテレビのリモコンなどと同じで赤外線通信なのでカメラの受光部に向けて操作する方式です。α7シリーズカメラの受光部は左の写真のようにグリップ部にあるのでカメラ後方からの操作には反応しません。自撮りや記念写真には使えても撮影の仕事ではシャッターレリーズもムービーのスタート、ストップも確実性がなく使いずらいので最近は使っていません。操作ボタンも多く多機能なようだがシャッターレリーズとして考えるとアマチュア向けの玩具のように感じる。

次に購入したのが写真中央のRM-VPR1で、これはSONY独自のマルチ端子につなげて使うリモートコマンダー。赤外線通信や無線通信ではなく直接電気的に繋がるので操作の確実性は担保される。使い始めるとケーブルが80センチあり三脚等にカメラ固定した場合、個人的にはブラブラと長すぎ邪魔になる。(三脚のパン棒に取り付け本体を差し込めるフォルダーが付属するがパン棒のないボール型自由雲台などでは使えない)カメラに差し込みそのままブラ下げて使うには30~40センチのケーブルがちょうど良い。

また、個人的にカメラから数メートル離れた場所で操作したい事もあり、SONYへ延長コードの用意があるか尋ねると無いとの回答。自分の使い方に合った長さのケーブルを自作することにしました。写真中央のRM-VPR1は自作ケーブルと延長用のコネクターが付いた状態です。

SONY RM-VPR1と自作延長コード
RM-VPR1と自作延長コード

上の写真中央はRM-VPR1の付属80センチコードを途中で切断して8ピンのコネクターを接続した状態のコマンダー本体で、左側にあるのが約25センチ程度のマルチ端子コードでこれも付属コードを切断し長さ調整した後にコネクターを接続したもの。普段はこのセットでシャターレリーズとムービーON/OFFを使っています。右側の太めのコードが約3メートルの延長コードで秋葉原で仕入れた8芯のシールドケーブルの両端にコネクターを取り付けたものです。

8ピンコネクターのアップ写真
8ピンコネクターのアップ写真

写真は8ピンコネクターで8芯のシールドケーブルと同時に秋葉原で仕入れたもので芯線をハンダ付してからアウターチューブを被せ完成。SONYのマルチケーブルの仕様に詳しい訳では無いので端子内部をよく見るとUSBケーブルと違い手前に10ピンが並び奥に5ピンが見える。RM-VPR1ではどのピンを使用しているのか解らないので付属ケーブルを切断して8芯であることを確認。色分けされているので間違わずに結線していけば途中延長も可能でした。

ちなみに、6メートルの延長ケーブルも作りましたが、動作不安定で使用していません。前述のようにSONYのマルチケーブルは手前の10ピンと奥の5ピンの仕様が解りません。RM-VPR1の8芯接続では電力供給がないのかも知れません。SONYで延長コードの用意が無いのはこの辺の理由によるものと自分では推測しました。

最後に購入したのが最初の写真、右側にあるRMT-P1BTリモートコマンダーで、一々カメラに接続するのも面倒なのでケーブルもなく取り出して即使えるところが良いです。無線通信(Bluetooth)で通信範囲5メートルとの事で今のところ遅延もなく問題なしで使っていますが、仕事で条件にもよるがカメラから離れてレリーズ操作する場合は確実性を担保するためRM-VPR1を使います。

NikonD800レリーズ端子とコード
NikonD800レリーズ端子

左の写真はNikon D800Eのレリーズ端子部分で、コードを繋ぎ金属製のロックリングで固定した状態。このようにシャッターレリーズは物理的にも電気的にもダイレクト接続が(仕事で使うときは特に)最も確実。この D800Eのレリーズ端子の金属製のロックリングは冬場グローブを着けたままだと回し難く、その点Canonはワンタッチロックで使い勝手は良かった。両社ともメーカー製のかなりの長さのある延長ケーブルの用意があり撮影現場の状況の把握があったのだろうと思う。何れにしてもチョット力がかかっただけで抜けてしまうSONYのマルチ端子よりは確実な仕様であった。現在Nikon、Canonともミラーレス機に移行しているので現状の詳細は不明だが。

NikonのMC-30とプロンターレリーズ
NikonのMC-30と昔のアナログレリーズ

上の写真左はNikonの最もシンプルなMC-30型シャッターレリーズで大きめのレリーズボタン、側面にバルブ撮影時に使うロックスライドボタンがあり、使い勝手が良い。右側は長い間使って来たレンズシャッター用のレリーズで(今は使う事ないが)このような単純な機能と確実性があればシャッターレリーズとして十分。
