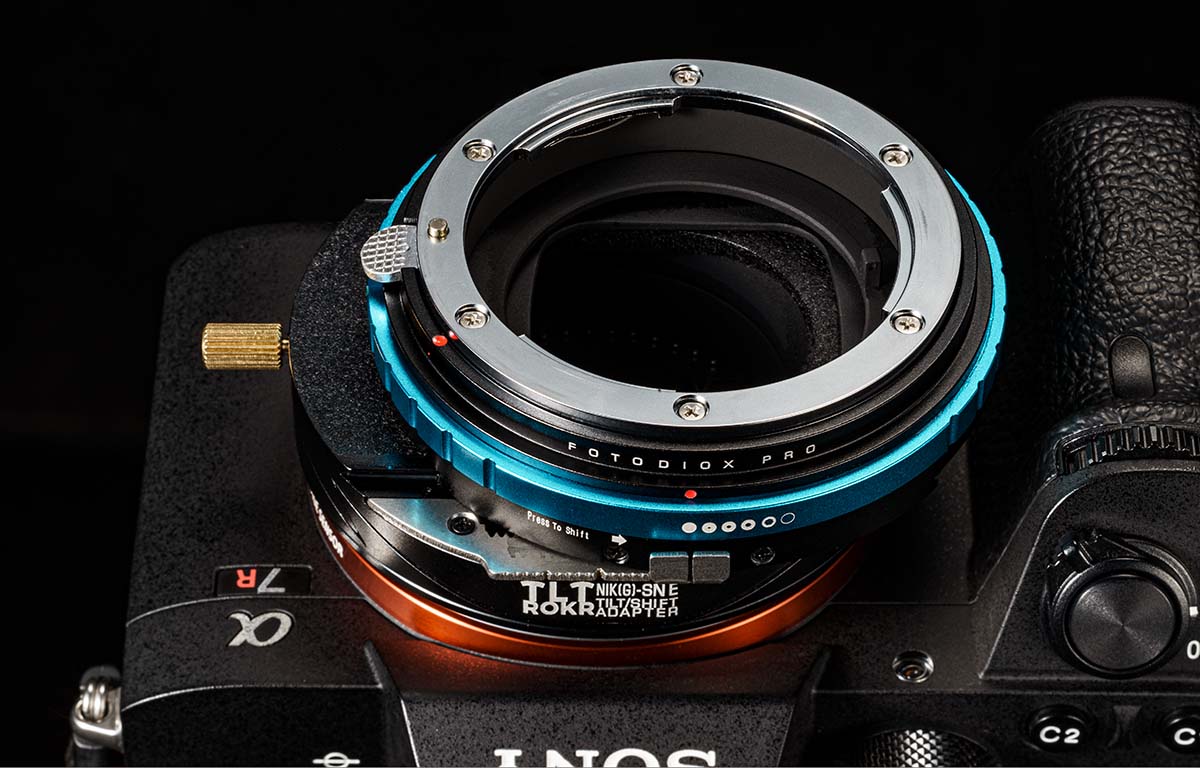

手持ちのSony α7RⅢに、これも以前から手元にあるAI Nikkorの数本を使うためにシフト&ティルトマウントアダプターを手に入れました。RAYQUALのNFG-SαEアダプターは以前から使っていて、品質性能とも満足していたが、レンズをティルトさせることでピント領域をコントロールするのが主な目的でFotodiox Pro TLT ROKR – Tilt / Shift Lens Mount Adapter NIK(G)-SN Eを選びました。

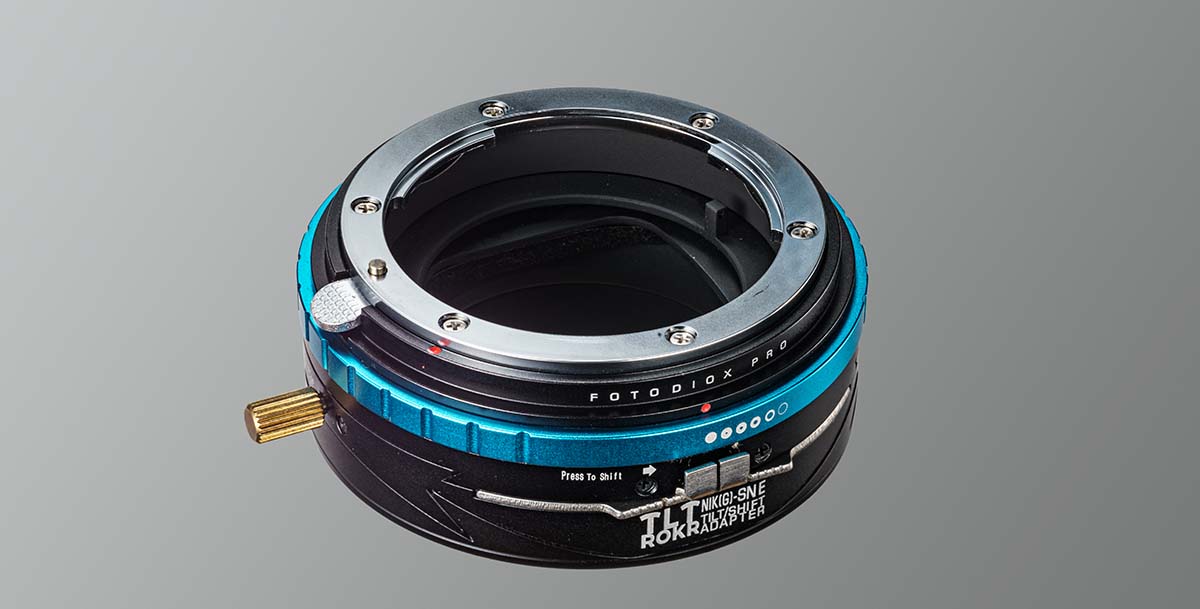

このアダプターは左右に10mmずつ、トータル20mmのシフトと10度のティルトが可能で30度毎にクリックのある360度の回転を内蔵。GタイプのNikkorを使うための絞りコントロールの目立つ青色リング付きです。Fotodioxでは『要求の厳しいプロのための強化されたクラフトマンシップと高耐久性の構造』、『限定2年間のメーカー保証』と言っている。Fotodioxに直接オーダーして10日で届き、価格は$199.95（約¥21,000）送料込みで約¥25,000でした。

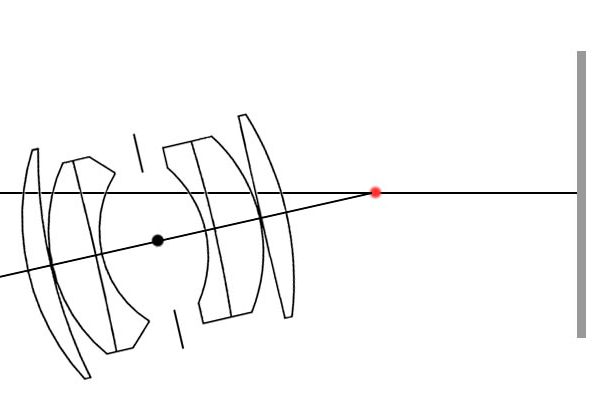

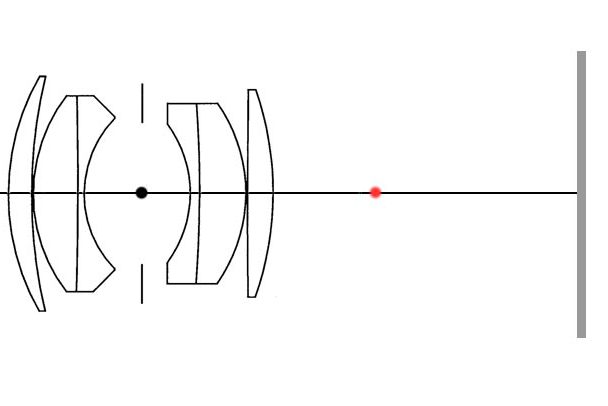

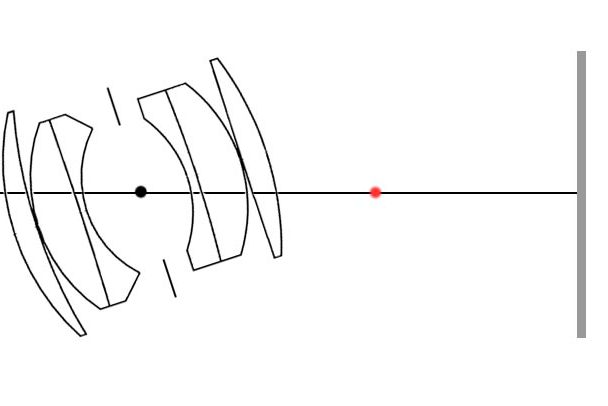

下のスライドショーは撮像面（Cモスセンサーやフィルム面、図ではグレイの垂直線）に対してレンズティルトを行なった場合、レンズの光軸線の動きを個人的にイメージして作ったもので、一般的にビューカメラ（4×5判など）ではレンズの光学的芯のあたり（絞り機構の位置あたり）を中心にしてティルトを行いますが、マウントアダプターにおけるティルトはレンズの光学的芯よりもずっと後方にズレたあたりを中心にしてティルトが行われます。（レンズ構成断面図はNikkor-H AUTO 50mm F2からの引用）
このようにマウントアダプターによるレンズティルトではレンズの中心からズレた部分を使う事になると思い、解像度や結像状態に疑問と不安がありましたが、かなり絞り込んで（f8以上）使う事もあり実際の使用では問題ないことがわかりました。（4×5判カメラなどではティルト角度が30度近くある場合があるが、このアダプターは10度までで許容範囲を読んだ設定かも知れない）
国内ではこの手のマウントアダプターはKIPONのTILT&SHIFT NIK-NEX が使われるケースが多いようだが、シフトは左右に15mm、ティルトは12度と言うことでプレートが左右に出っ張り少々大きいし、レンズを付けた状態では一体感が今ひとつと言う感じ。TLT ROKR – Tilt / Shift はシフト左右に10mmだがNikkorレンズの外径より若干太い感じもするが一体感とおさまりが良いと思う。（トップの写真参照）

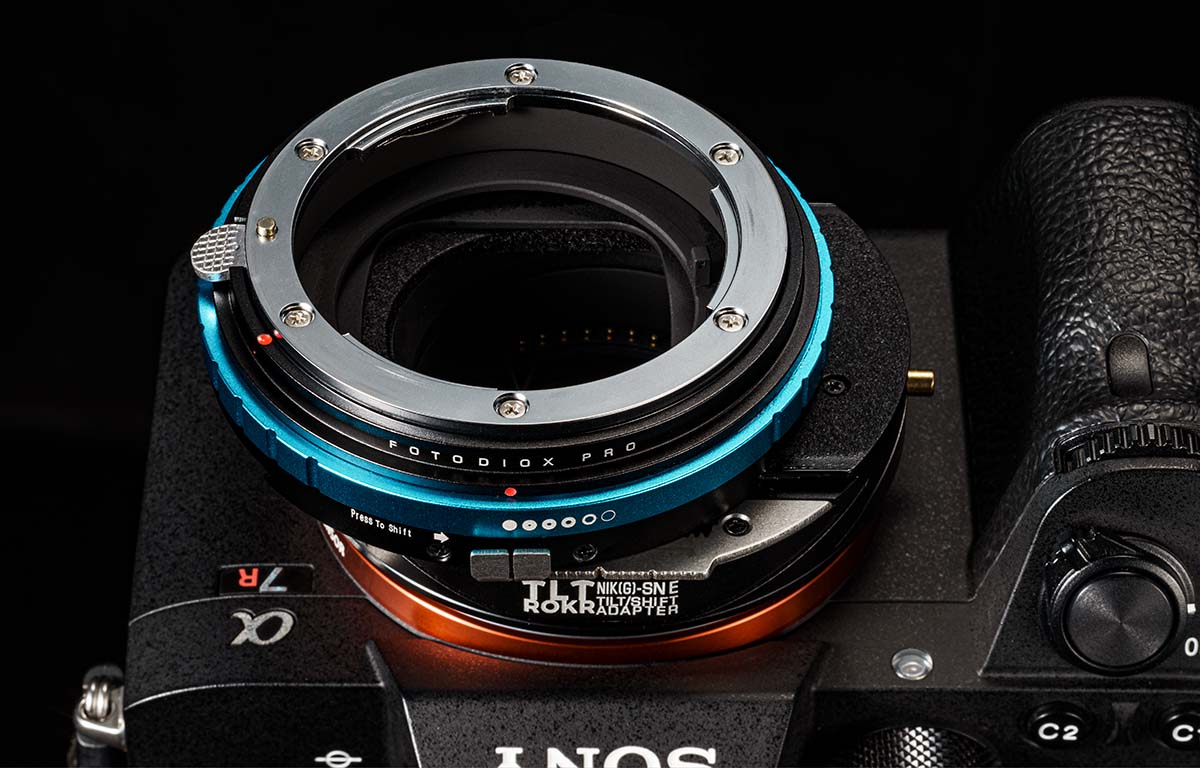

下のスライドショーはカメラにマウントした状態での左右10mmずつのスライドで、ガタや緩みもなくスムースに動きます。ガイドの上にあるレバーは1mm単位でノッチがあり細かくコントロールでき、押し込んだ状態ではスッと動き、内面反射防止処理も行われています。
Zoom Nikkor 35~70mm 1:3.5
このZoom-NIKKOR 35~70mm 1:3.5レンズはF3時代（1981年）に手に入れたもので最近はほとんど使うことがなかったレンズですが、その作りと性能の良さは解っていたので TLT ROKR – Tilt / Shiftアダプターと一緒に現役復帰です。35~70mmは二倍ズームでしかありませんが、特別な条件を除きほとんどがこの範囲で十分であり、アウトドアでの撮影もこの範囲で撮影していることに、このレンズを使い始めて再確認でした。
Zoom-NIKKOR 35~70 1:3.5はどの焦点距離でも単焦点レンズにひけをとらないシャープでしっかりした描画が得られ、昨今のズームレンズのように全長が伸びたりする事なく内部でレンズ群が微妙に動き焦点距離を変化させています。70mm時のみマクロ機能があり35cmまで寄れるが70mm以下では最短撮影距離70cmは少々残念。
この35~70mmはフィルム時代のレンズなのでデジタル処理に関した種々のデータがないので歪曲収差、像面湾曲、非点収差、周辺減光など見るために35、50、70mmにて簡単なテストをしました。絞りはf11でチャートを撮影しましたが歪曲収差、像面湾曲はわずかで補正の必要はあまりないようで、優れたレンズ設計がなされています。イメージサークルテストで35mm時はギリギリの結果が出たように四隅に周辺減光が僅かにあります。下はその結果画像のスライドショーです。
35mmレンズのイメージサークルテスト
レンズをティルト&シフトして撮影する際に重要なのはそのイメージサークル（使用可能な円形の結像面のサイズ）の大きさで、中判(6×6)や大判(4×5)レンズはイメージサークル表記があるものが多いが、35mmレンズのイメージサークルは専用という事もあり基本的に公表されていない。一部TSレンズは表記あるものもあるが。（CanonのTS-Eシリーズは67.2mm、流石に高価だけのことはある）特にシフトはレンズの中心軸が大幅に移動するので余裕のあるイメージサークルが必要となる。SONYにはまだEマウントのTSレンズのラインナップがないが、NikonやCanonで焦点距離の違う三本のTSレンズを揃えたらとてつもなく高価な買い物になってしまう。（ただし、上記で書いたようにレンズ設計時にティルト&シフトの機構を組み込む構造なので光学的中心軸の位置などは考慮されものになっている）その点、35mm一眼レフの普通のレンズをティルト&シフトレンズに変換できるアダプターはコストパフォーマンス抜群ではないだろうか。

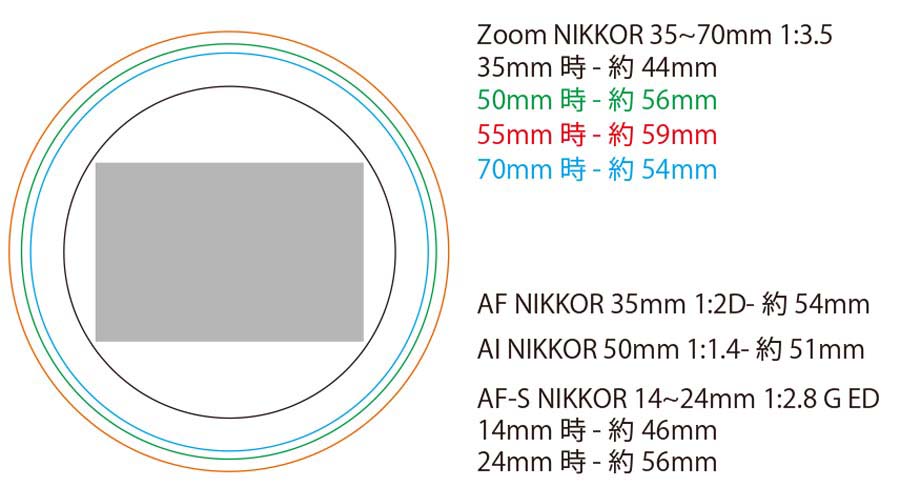

下の図は各レンズを最大絞りf22にして実際にシフトさせカメラ液晶モニターで目視で確認したおおよそのデータを元に作図したものです。真ん中のグレイの方形が36mm×24mmの所謂35mmフルサイズです。
Zoom-NIKKOR 35~70 1:3.5は約55mm時に最大のイメージサークルとなりTLT ROKR – Tilt / Shiftアダプターで最大限（左右に10mmずつ）シフト可能で（図の赤丸部分）35mm時（図の黒丸部分）はほぼギリギリでわずかなシフトでも画像のケラれが隅に発生します。その他、手持のAF NIKKOR 35mm 1:2D、AI NIKKOR 50mm 1:1.4、AF-S NIKKOR 14~24mm 1:2.8 G EDもテストし、結果がほぼつかめ何れにしても35mm用レンズは35mmフルサイズフォーマットに対して若干の余裕ある程度のイメージサークルで作られていて35mm用のレンズを使い大きくシフトする場合など、例えば建物やインテリア撮影時はAPS-Cサイズフォーマットで行うのが無理なく良い結果が出ると思います。この結果は事前にある程度予想していたので最大（左右に15mmずつ）シフト可能なKIPONのTILT&SHIFT NIK-NEXは35mm用のレンズ使用では少々オーバースペックで価格も3万円前後すること、及びカメラにレンズ共々装着したハンドリングと全体のバランスなど考慮してFotodiox Pro TLT ROKR – Tilt / Shiftアダプターの購入となった訳です。
最後に撮影した写真を紹介します。
下のスライドショー二枚の写真は長野県富士見町の入傘山、大阿原湿原で早朝に撮影、Zoom-NIKKOR 35~70 1:3.5使用で絞りはf8~f11、ピント煽り（ティルト）を効かせることで無理なく手前から奥まで自然にシャープな描写ができていると思います。（35mmフルサイズのレンズでは最小絞りで回析現象が起きピントが甘くなる場合が多いのでティルトを効かせてピント面を調整します）
下の写真は、同じく大阿原湿原で早朝に撮影、Zoom-NIKKOR 35~70 1:3.5使用で焦点距離は約60mm、絞りはf8でアダプターの左右シフトをフルに使い2カット撮影してつなぎパノラマとしたもので、カメラパンニングではなくレンズシフトなので違和感なく自然につながったと思います。
